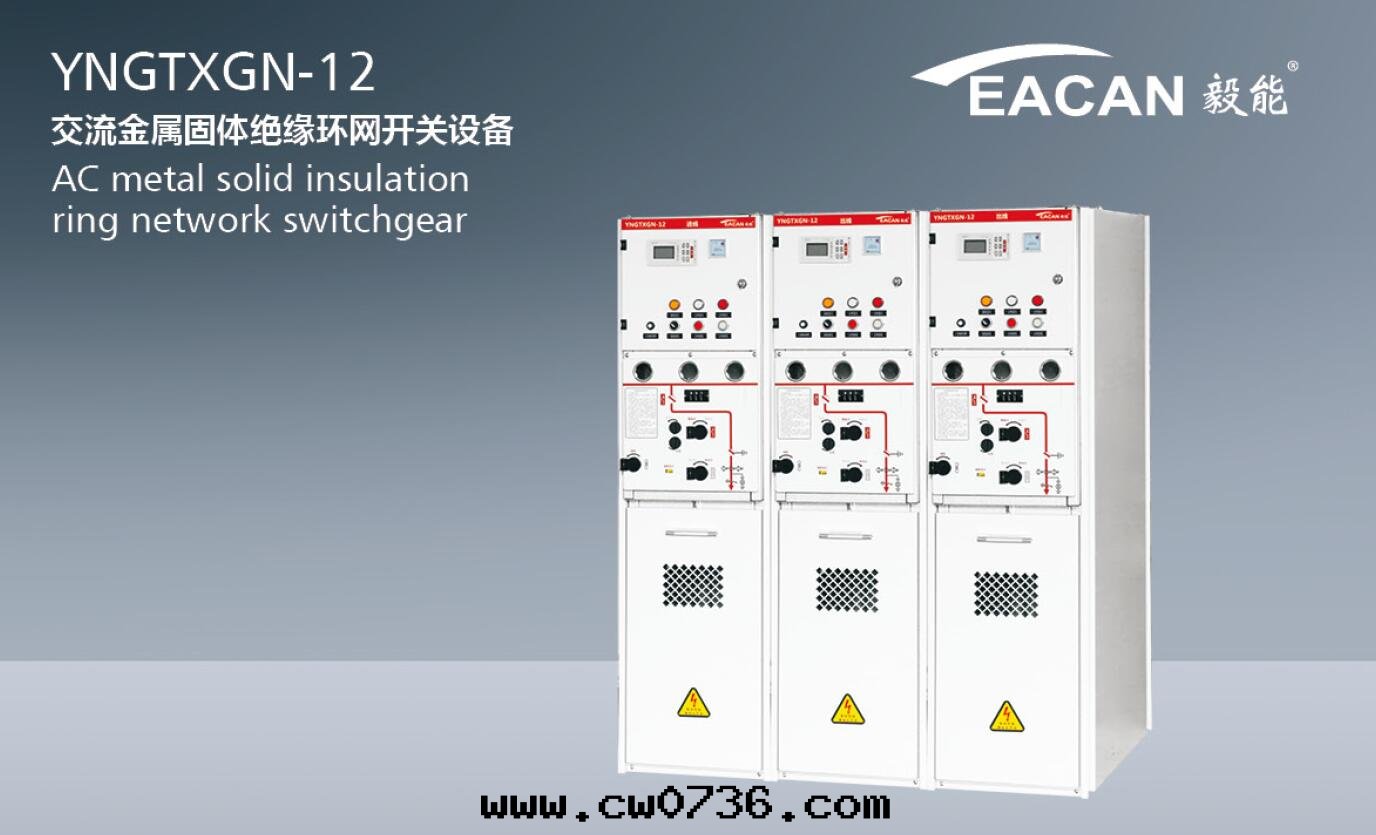

YNGXGN-12交流金属固体绝缘环网开关设备

概述

YNGTXGN-12交流金屬固體絕緣环网开關设備是種全絕緣、全密封、免維护的固體絕緣真空开關设備，所有高壓带電部分均用絕緣性能優良的环氧樹脂材料澆注成型，将真空滅弧室、主導電回路、絕緣支撑等有機結合为—整體，功能元通过全絕緣固體彙流母線連接。因此，整个开關设備不受外部环境影響，可确保设備運行的可靠性和操作人員的安全性。
該环网櫃具有結構簡單、操作灵活、聯鎖可靠、安裝方便等特點，适用于50Hz，12千伏的電力系統，廣泛應用于工業及民用電缆环网及配网終端工程作为電能的接受和分配之用，特别适用于城市居民區配電、小型變電站、开閉所、電缆分支箱、箱式變電站、工礦企業、商场、機场、地铁、風力發電、醫院、體育场、銑路、隧道等场所使用。
由于該産品具有全絕緣、全密封、全屏蔽的優點，所以特别适用于高海搓、高温、湿热、嚴寒、污染嚴重等环境恶劣的地區使用。

型号及含義

産品分類

根據开關類型，分为負荷开關带接地組裝件（簡稱C模块），負荷开關不带接地組裝件（簡稱CB模块），斷路器带接地組裝件（簡稱V模块），斷路器不带接地組裝件（簡稱VB模块），斷路器聯絡开關（簡稱VZ模块），負荷开關+熔斷器組合電器开關組裝裝置（簡稱F模块），隔離开關組裝件（簡稱G模块）。

使用条件

● 环境温度：-45℃-+45℃
● 湿度：最大平均相对湿度，日平均≤95%．月平均≤90%
● 海拔高度：≤4000米
● 抗震能力：8度
● 防护等級：带電體密封IP67，熔斷器筒IP67，开關櫃外殼IP4X

技術參數

名稱 單位 參數
額定電壓 KV 12
額定頻率 Hz 50
額定電流 A 630 1250
額定絕緣水平 工頻耐受電壓 斷口 kV 48
相間 kV 42
相对地 kV 42
雷電沖擊耐受電壓 斷口 kV 85
相間 kV 75
相对地 kV 75
額定短路开斷電流（1s） kA 25 31.5
額定短时耐受電流（4s） kA 25 31.5
額定峰值耐受電流（1p) kA 63 80
額定峰值耐受電流（峰值）（1ma） kA 63 80
外殼防护等級 IP4X
操作方式 彈簧儲能式

執行标準

● IEC62271-1-2007《高壓开關设備和控制设備第—部分：通用規範》
● IEC620071-200-2003 《1~52KV交流金屬封閉开關设備和控制设備》
● GB3906-2006 <3.6~40.5KV交流金屬封閉开關设備和控制设備》
● GB/T11022-1999《高壓开關设備和控制设備标準的共用技術条件》
● GB1984-2003《高壓交流斷路器>
● GB19852004《高壓交流隔離开關和接地开關）
● GB38042004 《36KV-405KV高壓交負荷开關》
● DL/T404-2007 《36KV-40.5KV交流金屬封閉开關设備祀控制设備》DL/T5932006《高壓开關设備和控制设備标準的共用技術条件》
● Q/GDW730-2012《12KV固體絕緣环网櫃技術条件》

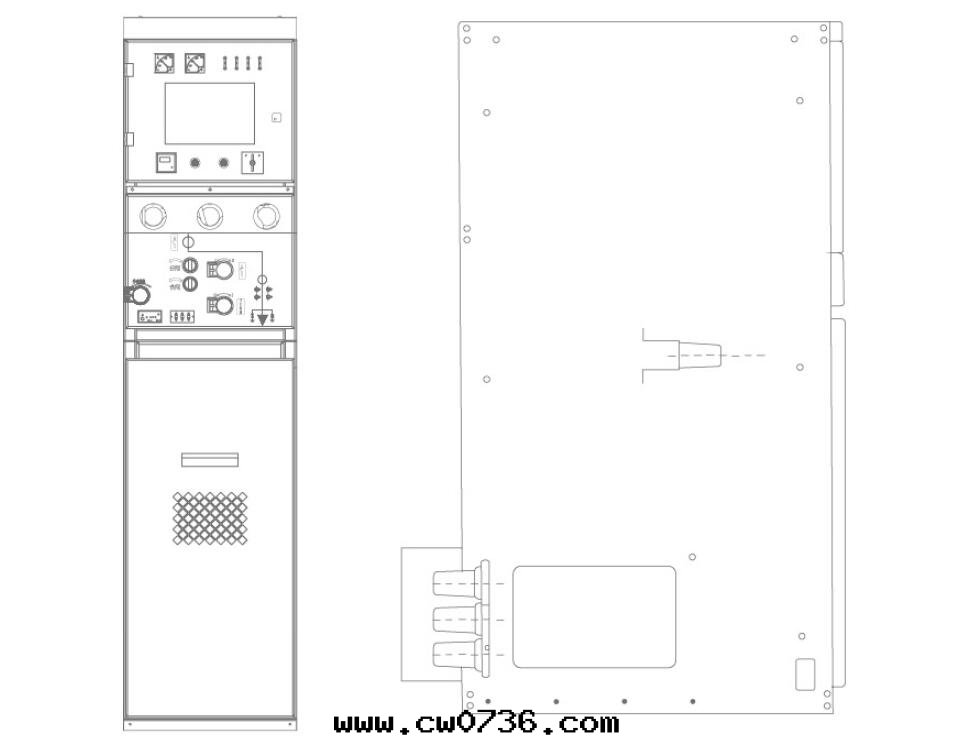

外形尺寸图

型号 宽（mm） 深 高（mm）
負荷开關PT櫃（CPT） 500 950 1650
斷路器櫃（VB） 400 950 1650
斷路器櫃（V） 400 950 1650
斷路器母聯櫃（VZ） 400 950 1650
母線提升櫃（G） 400 950 1650
負荷开關熔斷器組合櫃（F） 500 950 1650
