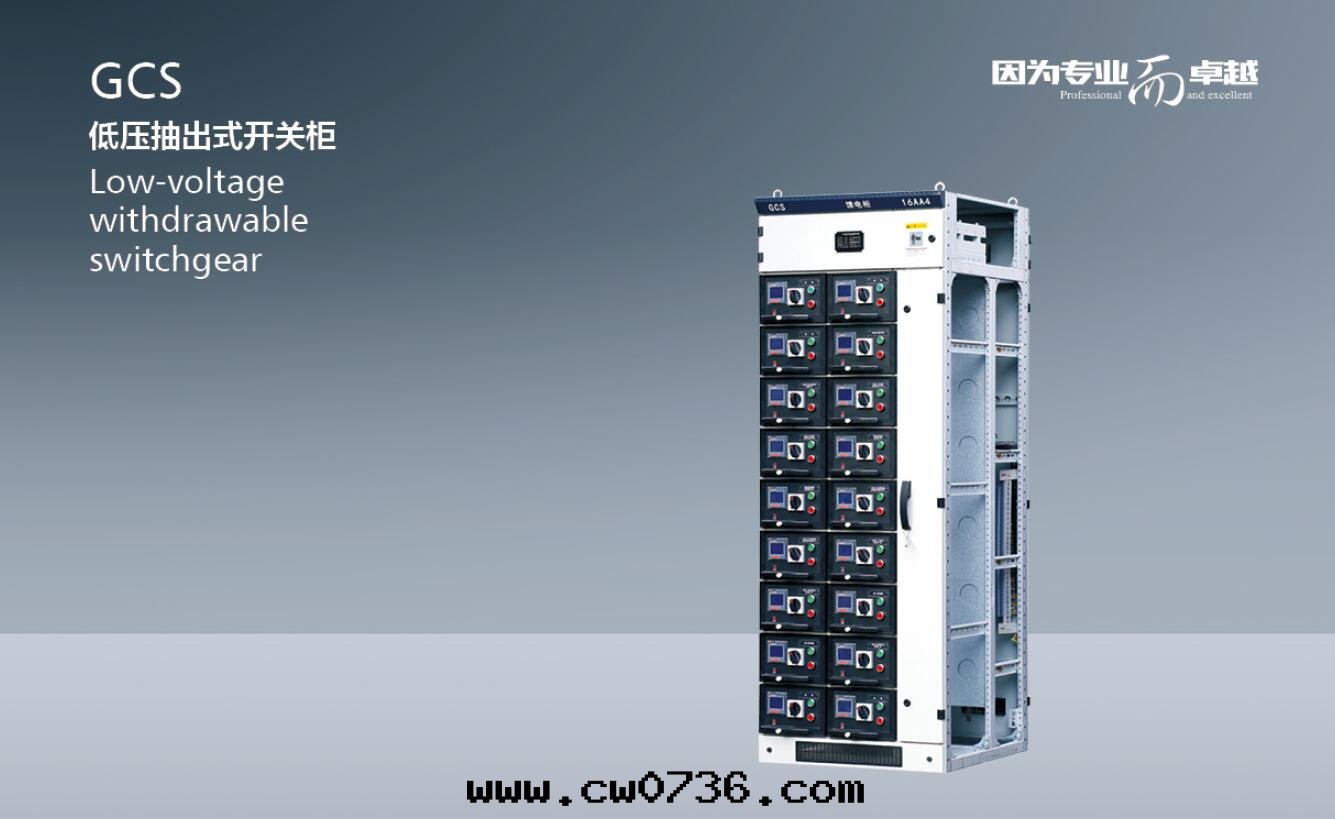

GCS低压抽出式开关柜

概述

GCS裝置适用于發電厂、石油、化工、冶金、纺织、高层建築等行業的配電系統。在大型發電厂、石化系統等自動化程度高，要求與計算機接口的场所，作为三相交流頻率为50（60）Hz,額定工作電壓为380V(400V),(660V)，額定電流为4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率补償使用的低壓成套配電裝置。

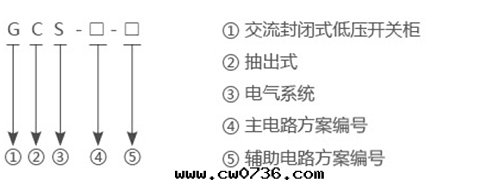

型号及含義

使用条件

● 周围空气温度不高于+40'C．不低于-5℃，24小时內平均温度不得+35℃，超过时，需根據實際情況降容運行。
● 戶內使用，使用地點的海拔高度不得超2000m。
● 周围空气相对湿度在最高温度为+40℃时不超过50%，茌較低温度时允許有較大的相对顯度，如+20℃时为90%，應考慮到由于温度的變化可能会生凝露的影響。
● 裝置安裝时與垂直面的傾斜度不超过50℃，且整組拒列相对平整（符合GBJ232-82标準）。
● 裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受不到應有腐蝕的场所。

技術參數

名稱 參數
主電路額定電壓（V） 交流380（400）、（660）
輔助電路額定電壓(V) 交流220、380（400）直流110、220
額定頻率(Hz) 50（60）
額定絕緣電壓(V) 660（1000）
額定電流(A) 水平母線 ≤4000
垂直母線（MCC） 垂直母線（MCC）
母線額定短时耐受電流(kA,1s) 50,80
母線額定峰值耐受電流(kA/0.1s) 105,176
工頻試验電壓(V/1min) 主電路 2500
輔助電路 1760
母線 三相五線制 A.B.C.PE.N
防护等級 IP30、IP40

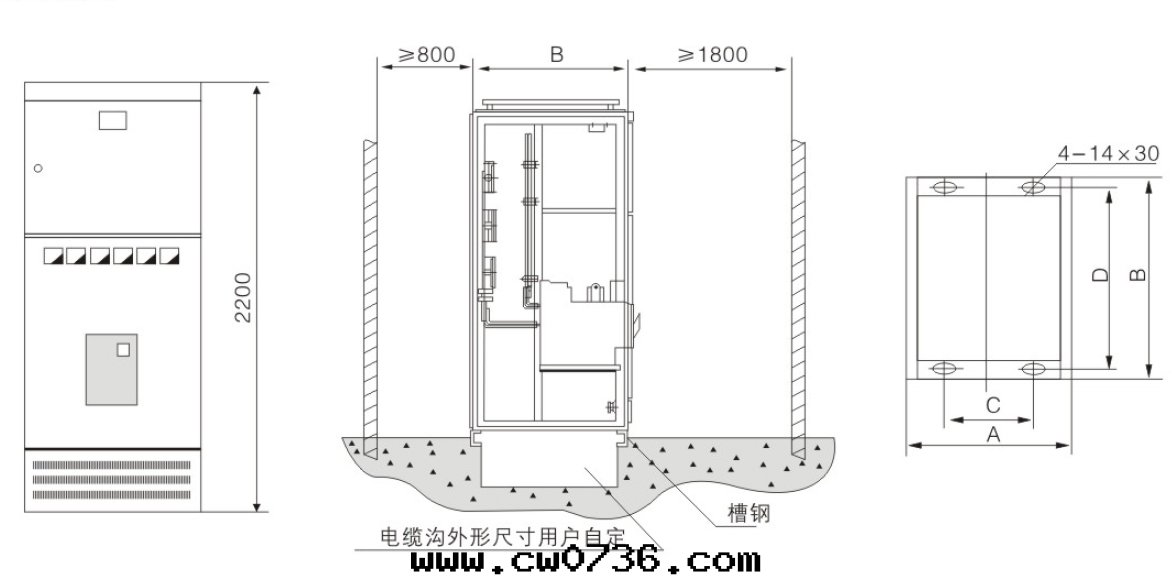

外形尺寸图

通用櫃代号 A B C D 備注
GCS-TG1010-4 1000 1000 850 956 聯絡櫃
GCS-TG0810-4 800 1000 650 956 受電櫃
GCS-TG0808-4 800 800 650 756 受電櫃
GCS-TG0608-4 600 800 450 756 受電櫃

訂貨须知

訂貨合同包含一下內容：
● 産品的全型号包括主電路方案和輔助電路方案号
● 主電路系統組合順序图
● 輔助電路電气原理图
● 櫃內元器件清單
● 電路中電壓、電流、时間等整定參數
● 與産品正常使用不符的其它特殊要求
