YBZ组合美式预装式变电站

概述

本産品是吸收國外最新先進技術，結合國內實際情況研制开發的，整台産品具有體積小、安裝維护簡便、低噪音、低損耗、防 盜、全保护、过負荷能力強等特點。适用于新建小區、綠化带、公园、車站賓館、工地、機场等场所。
YBZ組合美式預裝式變電站，适用于10kV环网供電，双電源供電或終端供電系統中，作为變電、計量、补償控制和保护裝置。本 産品符合下列标準：GB17467《高壓低壓預裝式變電站》DL/T537《高壓低壓預裝箱式變電站選用導册》。

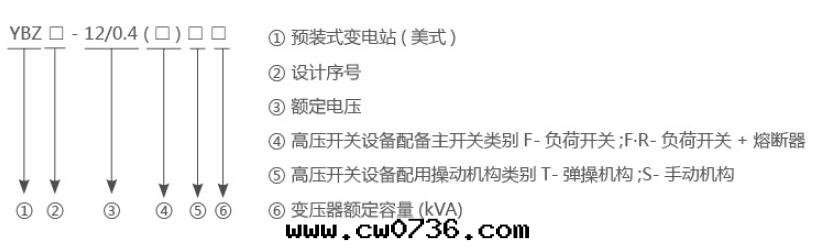

型号及含義


使用条件

◎ 海拔高度不超过iOOOm；
◎ 环境温度：35℃_+40℃；
◎ 相对湿度：日平均值不大于95%，月平均值不大干90%；
◎ 安裝场所：無火災、爆炸危險、化學腐蝕性气體及通風良好的场所，地面傾角不大于3°。

技術參數

◎ 預裝式變電站技術參數表
序号 名稱 單位 技術參數
1 額定電壓 kV 10/0.4(高壓/低壓)
2 最高工作電壓 kV 12（高壓側）
3 額定頻率 Hz 50
4 額定容量 kVA 50-1600
5 1分鐘工頻耐壓 kV 35
6 雷電沖擊電壓 kV 50
7 冷却方式 油侵自冷
8 高壓後備熔斷器开斷電流 kA 50
9 插入式熔斷器开端電流 kA 25
10 环境温度 ℃ -35~+40
11 線圈允許温升 ℃ 65
12 無载调壓 ±5%或±2×2.5%
13 噪聲等級 db 50
14 防护等級 IP43

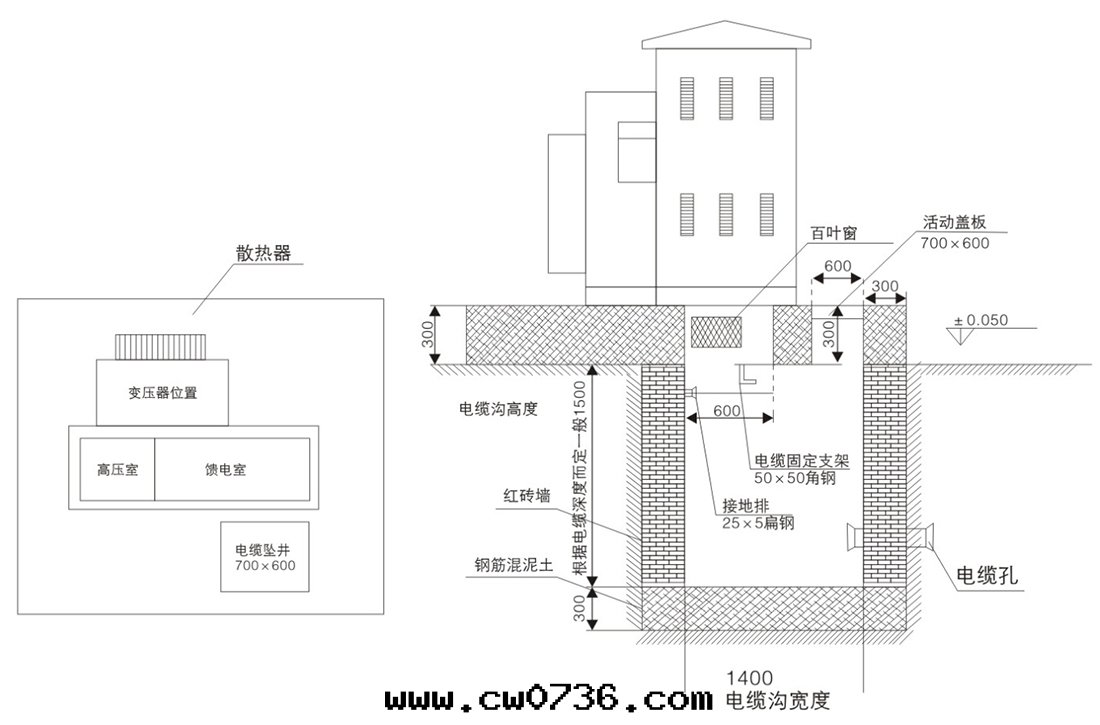

安裝尺寸图

訂貨须知

◎ 産品運行场所及特殊性要求；
◎ 提供産品訂貨图樣，訂貨图中應有接線图，並應注明變壓器容量，主要元件型号規格，配電分支回路及容量；
◎ 需配置電能計量和無功自動补償裝置时，應提供計量電度表及互感器配置要求，注明补償電容器容量；
◎ 注明産品表面處理的要求；
◎ 組合式變壓器訂貨时請注明終端型或环网型。
