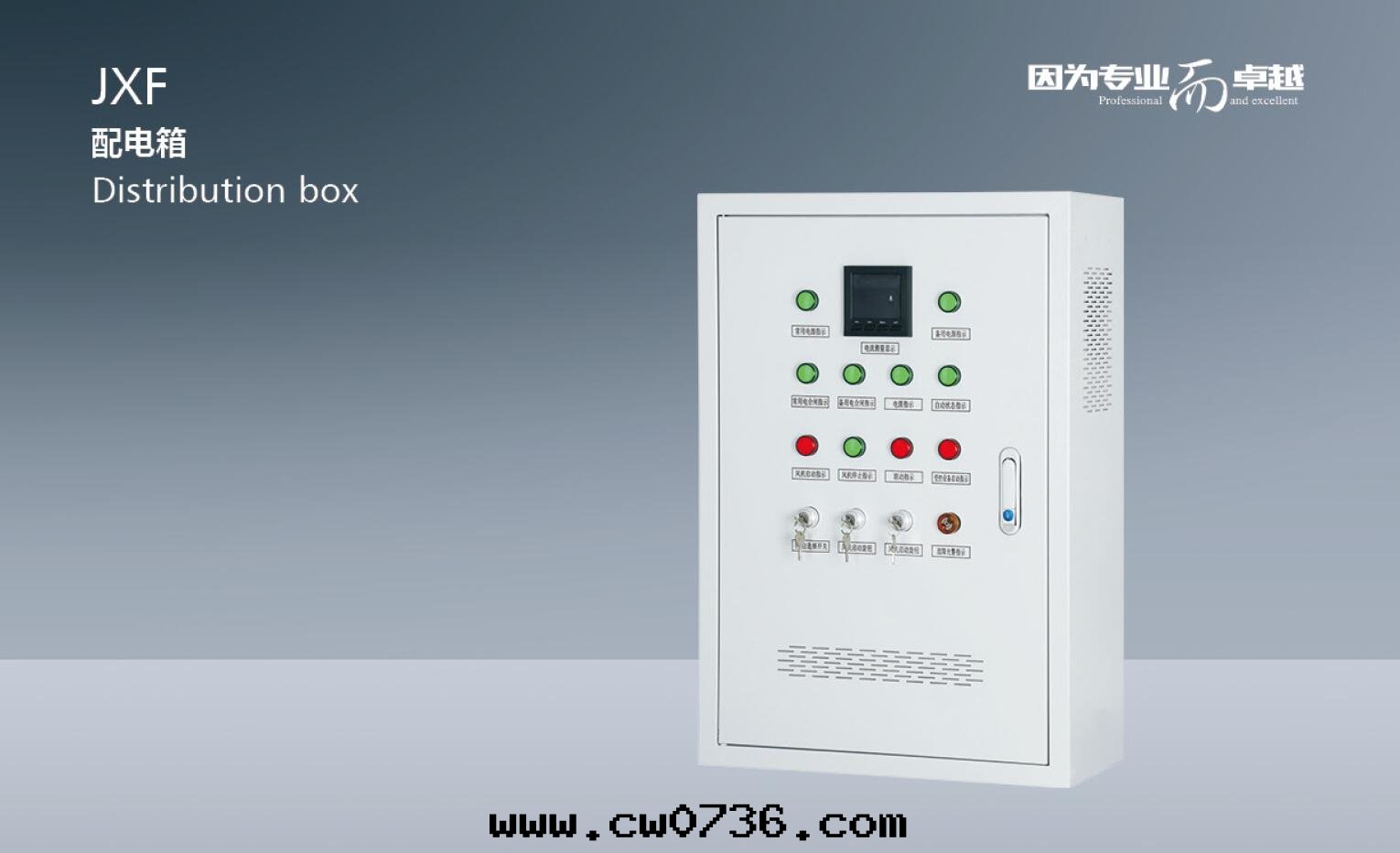

JXF控制箱

概述

JXF控制箱适用于50HZ，500V及以下，負荷電流不大于250A的三相三線、三相四線、三相無線系統，对配電系統作控制、漏電保护以及電動機的过载、短路、缺相保护及各種控制。該箱设計合理，體積小、外形美觀，使用安全可靠，廣泛用于冶金，石化，醫療衛生、航空、住宅小區、商场、學校、城市改造。

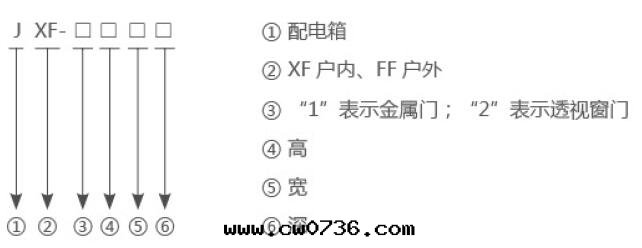

型号及含義

使用条件

● 海拔高度不超过2000m；
● 周围空气温度不超过+40℃，不低于-25℃；
● +20℃时空气相对湿度月平均不大于40%；
● 無劇烈震動和沖擊的场所；
● 無爆炸危險场所、介質中無足以腐蝕金屬和破壞絕緣的气體及導電塵埃。

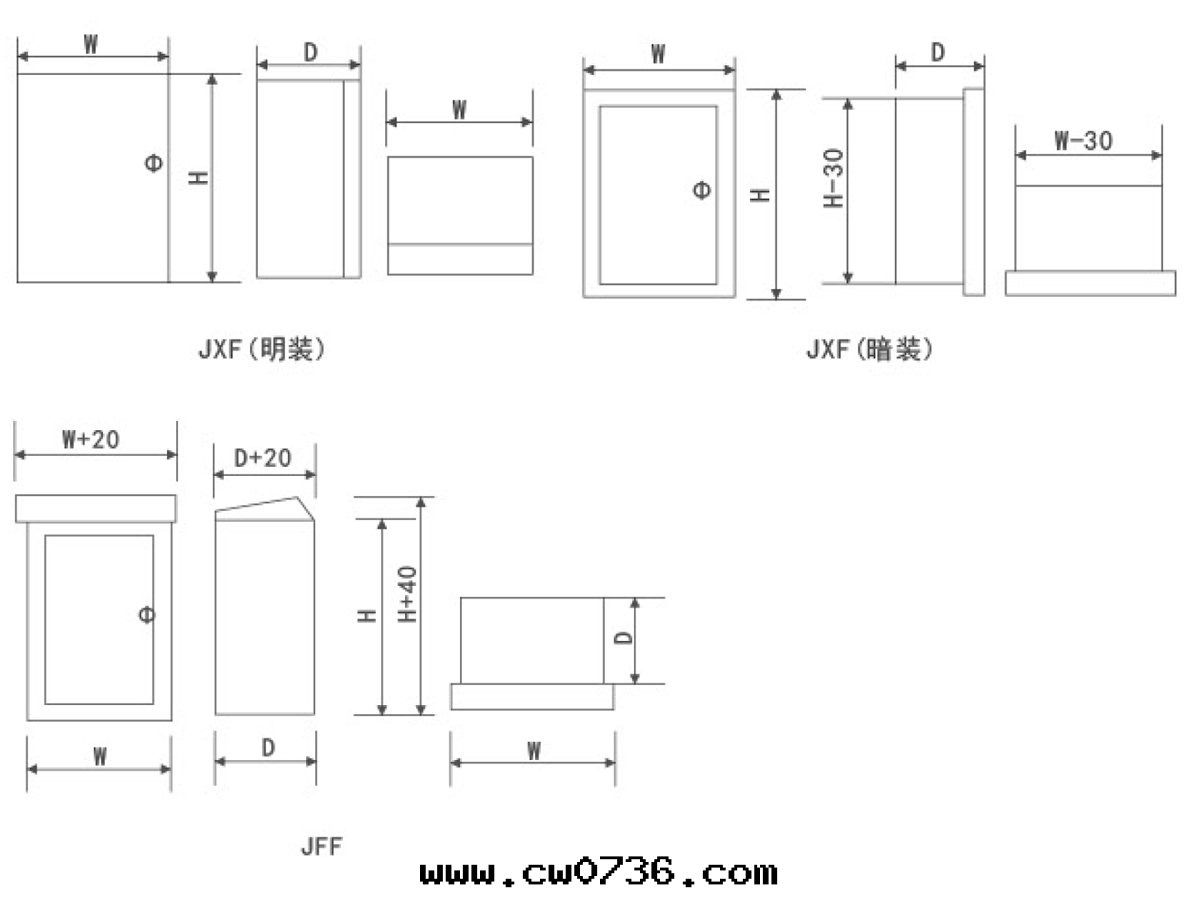

外形尺寸图

技術參數

規格 高H 宽W 深D 铁皮厚度 結構特點
2520/14 250 200 140 1.2
1.5		 JXF为明裝和暗裝两種，JFF分为
金屬门和透視窗门两種，门闆貼有
密封橡皮条，防止雨水滲入。箱體
配備有上下進出線孔和暗裝底版，
進出線孔出厂已加裝密封闆，门开啟
角大于90°。
JXF、JFF1各有25種規格，JFF2有18種
規格。
3025/14 300 250 140
3025/18 300 250 180
3030/14 300 300 140
3030/18 300 300 180
4030/14 400 300 140
4030/20 400 300 200
5040/14 500 400 140
5040/20 500 400 200
5040/23 500 400 230
6040/14 600 400 140
6040/20 600 400 200
6040/23 600 400 230
6050/14 600 500 140
6050/20 600 500 200
6050/23 600 500 230
7050/16 700 500 160
7050/20 700 500 200
7050/23 700 500 230
8060/20 800 600 200
8060/23 800 600 230
8060/25 800 600 250
100080/20 1000 800 200
10080/25 1000 800 250
10080/30 1000 800 300
注：櫃體尺寸可根據客戶提供图紙要求确定。

訂貨须知

訂貨时须注明：
● 型号；
● 安裝方式；
● 結構型式及外形尺寸；
● 系統图和控制原理图；
● 有特殊要求的協商解決。
