YN-SM供配电综合监控管理装置

概述

YN-SM供配電綜合監控管理裝置，以下簡稱“智能配電管理裝置”，本裝置主要用于中低壓( 35-0.4kV)配電室、變電站集中監控、管理、數據收集、整理和转發等。YN-SM裝置具備較好的人機交互功能和系統可編程等特點，通过現场總線收集各種智能设備、智能儀表、保护裝置、運行环境和安防信息等數據，在本裝置進行數據顯示、數據存儲、數據转發和系統操作等，本裝置同时具備通訊管理機功能，可替代中小型數據通訊管理機，YN-SM系統采集windows sever或Linux操作系統，具有運行穩定、人機界面友好和功能強大等特點，是實現電力自動化和智能電网管理的首選裝備。
YN-SM智能配電管理裝置，对下能實現对微機保护裝置、开關櫃智能操控裝置、無線測温、變壓器温控、智能儀表、無功补償儀、温湿度控制器、直流屏、馬达保护器和配電室环境監控系統的數據采集和控制。对上能通过以太网、光纖、RS485和GRPS數據終端等将數據转發至调度或主站系統，就地能實現數據監測、控制、分析、報警和存儲。

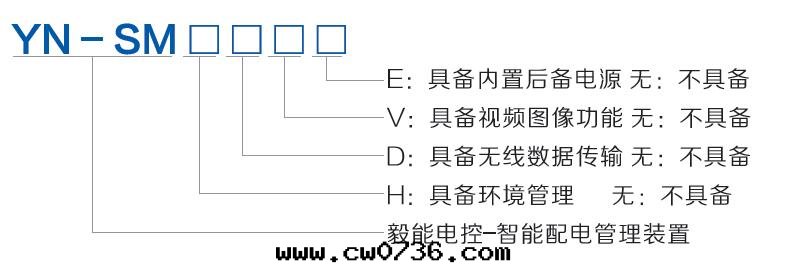

規格與命名

外形與安裝

智能配電管理裝置安裝方式有壁挂式安裝和落地式安裝2種。

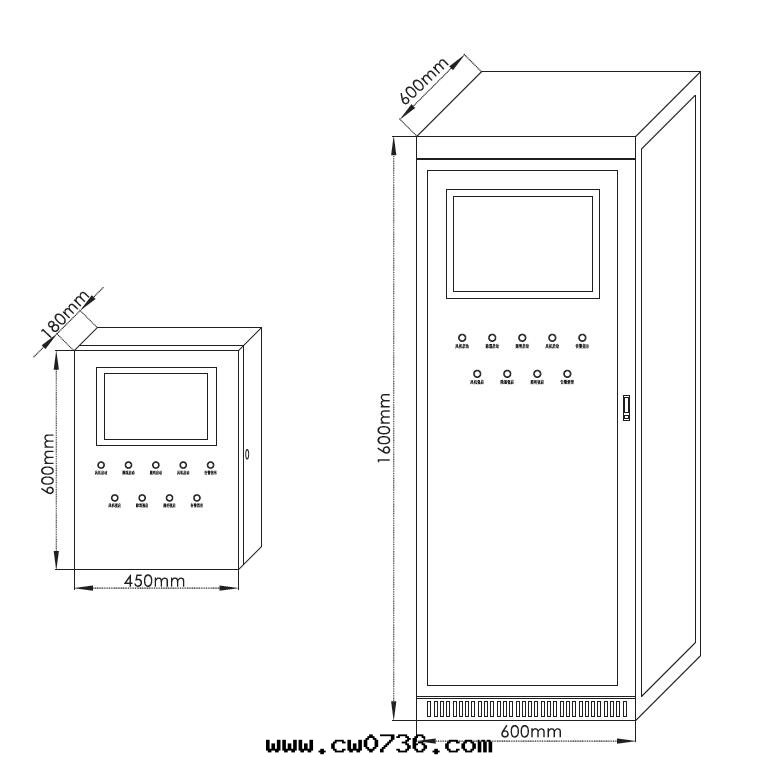

1、壁挂式安裝，外形尺寸为600*450*180mm，基本型为1个箱體，增強型:2个箱體，此安裝方式采用下進線下出線方式。
2、落地式安裝，外形尺寸1600*600*600mm，櫃體數量为1个，進線出線上下均可，櫃體前、左、右3个面可开啟。
因裝置具備可配置性，图紙中的外形尺寸僅作參考，最終外形尺寸以技術文件为準。裝置應安裝在方便操作且干燥的位置。

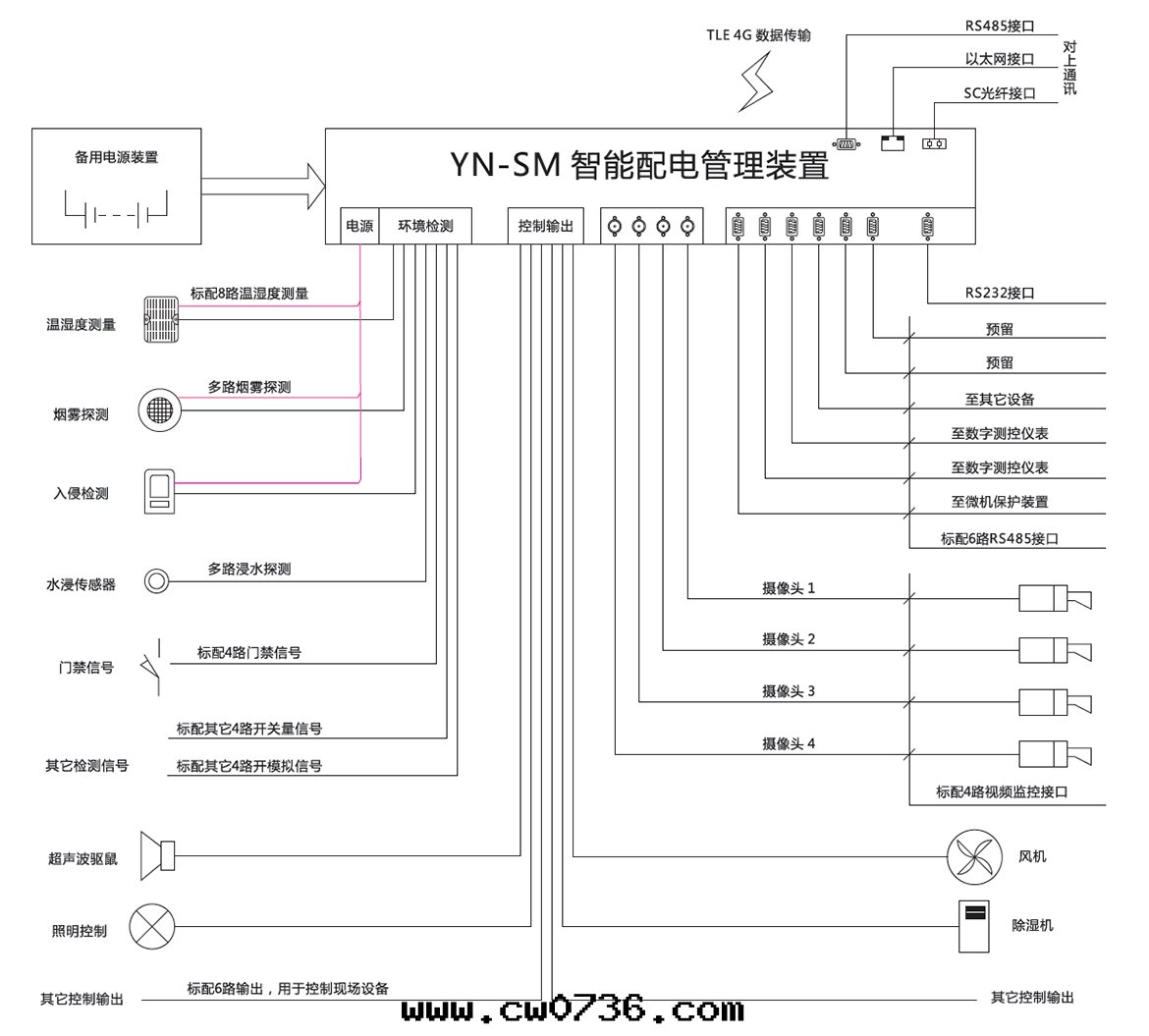

組成示意图

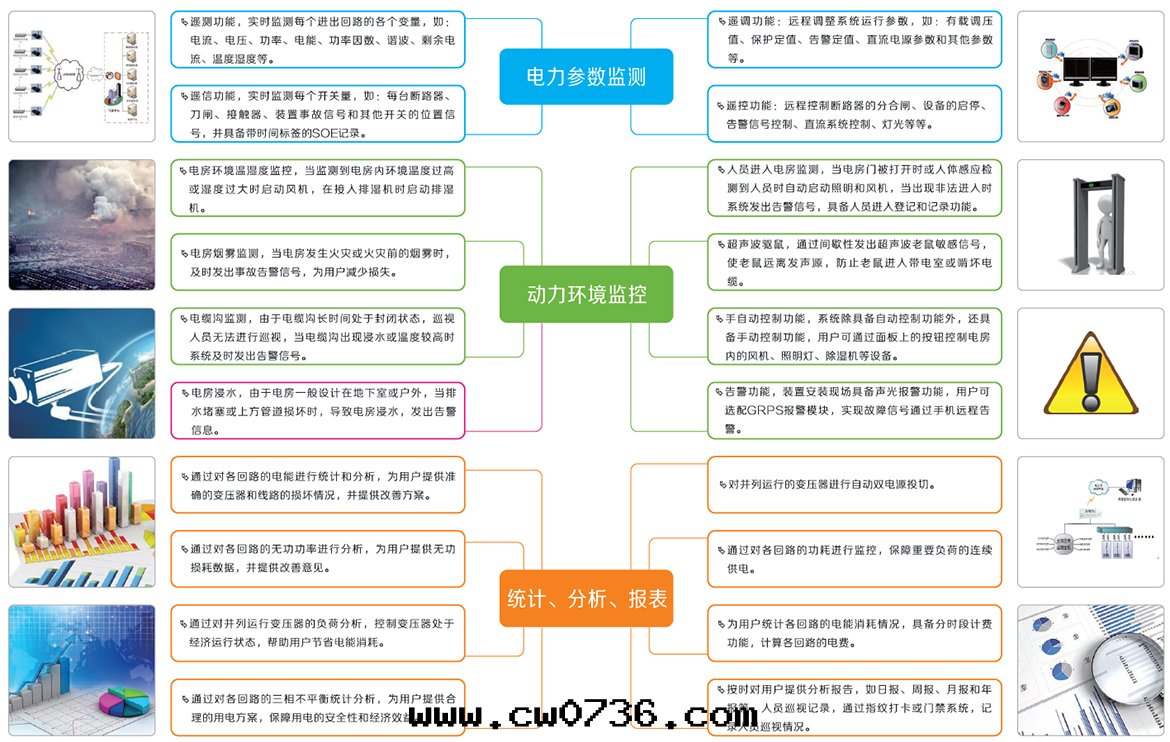

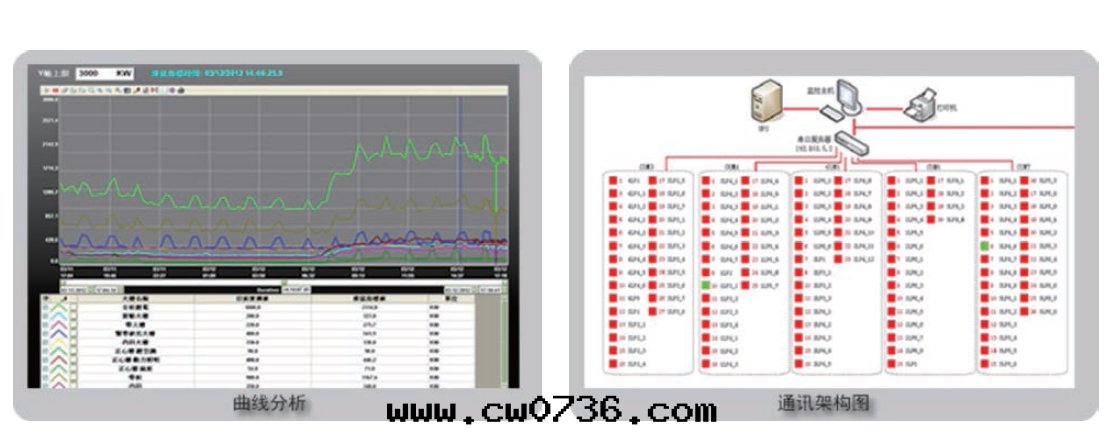

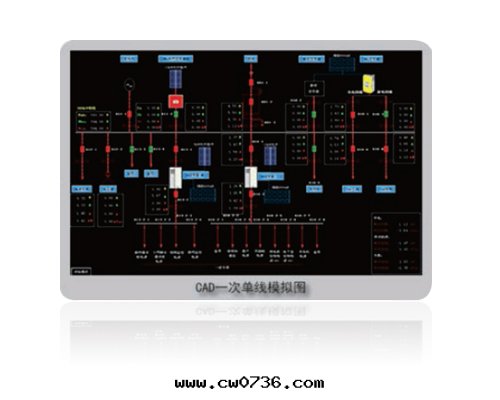

系統功能
