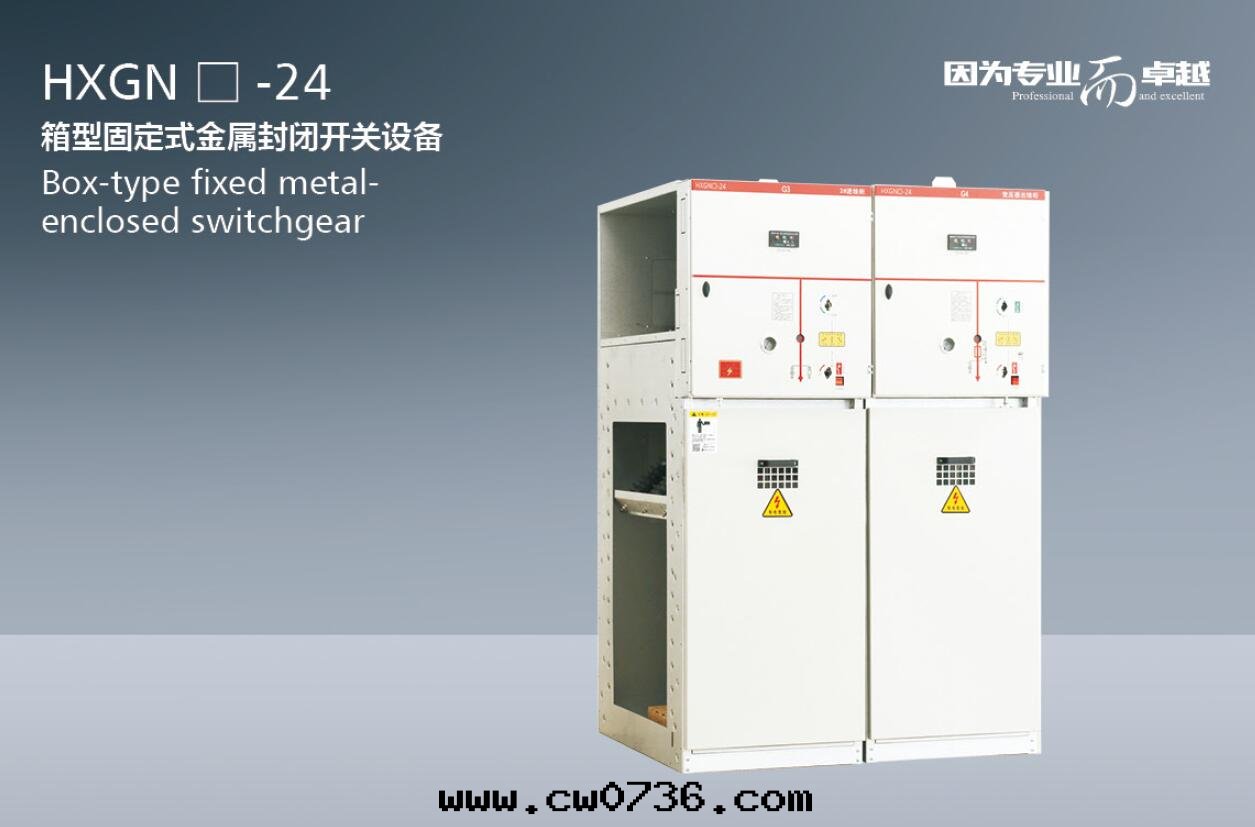

HXGN□-24箱型固定式金属封闭开关设备

産品優勢

· 增加主變容量，提高變電站供電能力。
· 提高配電線路的送電能力，減少配電線路數量。
· 增大中壓線路的供電半徑。
· 提高中壓電网的供電質量。
· 降低中壓電网的電能損耗。
· 节約有色金屬及土地資源。

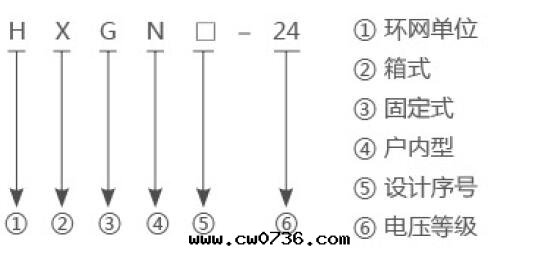

型号及其含義


使用条件

海拔高度：≤1000m
最高环境温度：+40℃
最低环境温度：-35℃
最大日温差：25K
日平均相对湿度：≤95%
月平均相对温度：≤90%
抗震能力：8級
系統額定頻率：50Hz
SF6年洩露率：≤0.1%
外殼防护等級：IP3X

技術參數

序号 項目 單位 技術參數
1 額定電壓 KV 24
2 額定頻率 HZ 50
3 額定電流 A 630
（負荷开關-熔斷器組合櫃） A ≤100
4 額定短路开斷電流 KA 31.5
5 額定關合電流（峰值） KA 50
6 額定热穩定電流 KA/S 20/3
7 額定動穩定電流（峰值） KA 75
8 絕緣水平 工頻耐壓 相間及对地 KV/min 65/1
斷口 KV/min 79/1
雷電沖擊耐壓 相間及对地 KV 125
斷口 KV 145
9 額定有功負载开斷電流 A 630
10 額定電缆充電开斷電流 A 25
11 主回路電阻 μΩ ≤300
12 額定转移電流 A 870
機械寿命 次 負荷开關：3000次
13 接地开關：2000次
14 外形尺寸（宽×深×高） mm 600×1195×2000

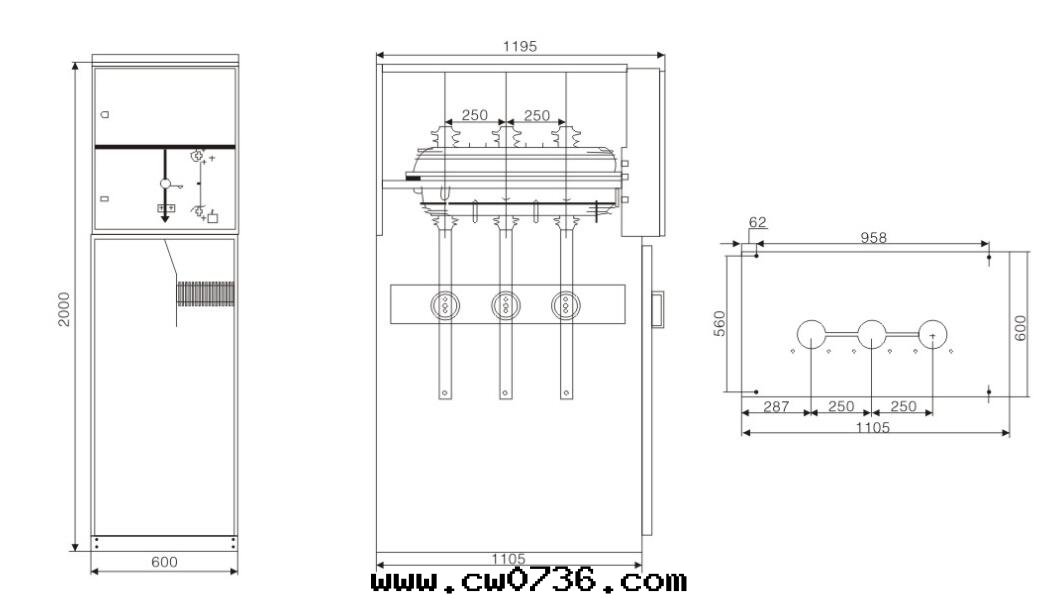

外形尺寸图
