YNMK系列Трансформаторная экономическая операционная система

系統概述

众所周知電力變壓器在運行过程中会産生損耗，而这个損耗根據變壓器不同的工作模式会有所不同，为此國家出台了GB／T 13462-2008《電力變壓器經濟運行》，为電力變壓器的經濟運行提供了指導。變壓器經濟運行是指在傳輸電量相同的条件下，通过擇優選取最佳運行方式和调整負载，使變壓器電能損失最低。經濟運行就是充分發揮變壓器效能，合理地選擇運行方式，從而降低用電損耗。

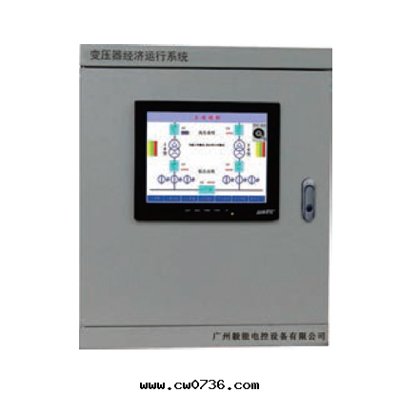

YNMK變壓器經濟運行系統實用于具有两台配電變壓器低壓側采用單母線分段供電的配電房降低損耗的經濟運行方案，根據變壓器的容量、負荷大小進行計算，自動按變壓器經濟運行的方式投切變壓器，解決了傳統的人工進行投切的方式，极大的提高電网運行的經濟效益、減輕调度人員和各分站運行人員的勞動強度。

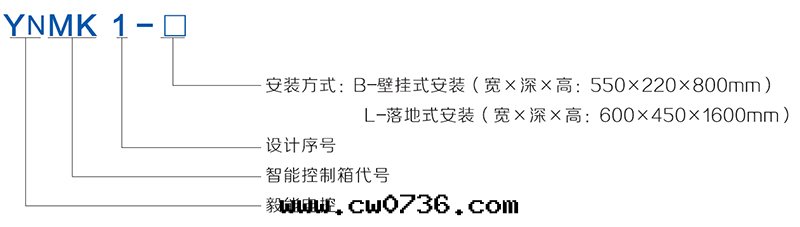

型号及功能

工作原理

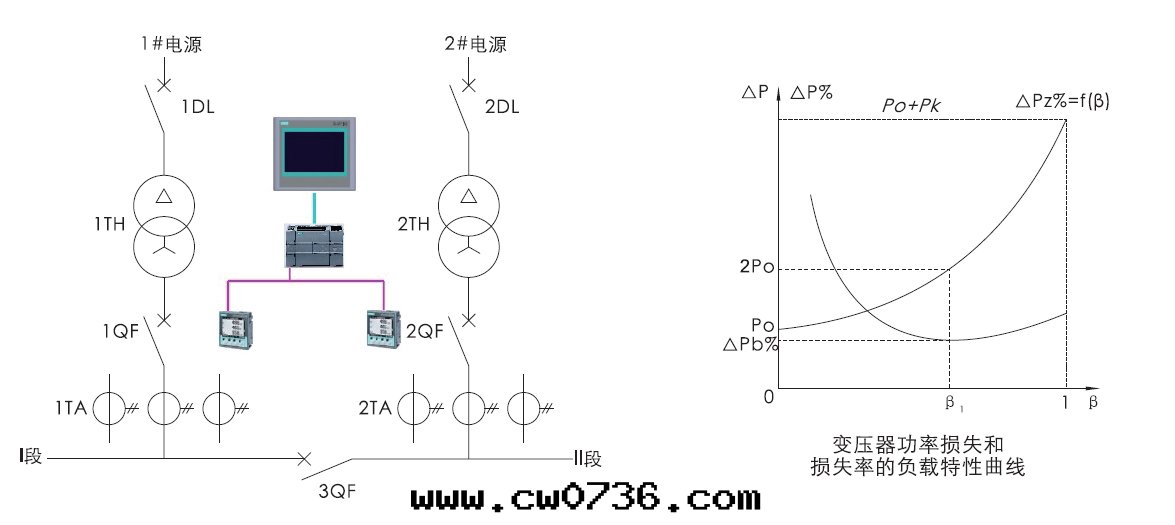

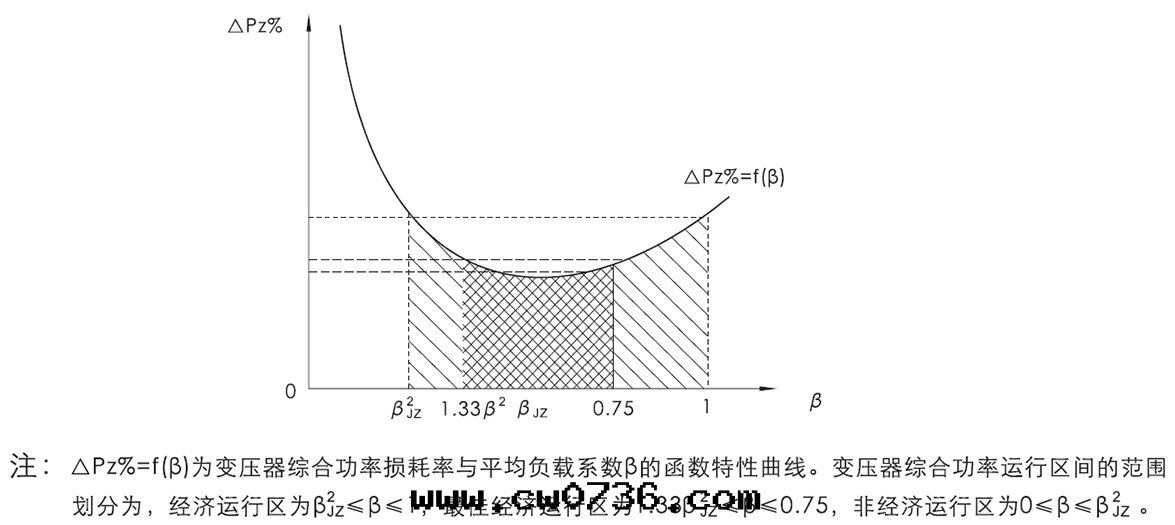

根據GB/T 13462-2008《電力變壓器經濟運行》提出的變壓器運行方法，我们簡單地说明一下具體運行方法和怎樣节能。根據下图我们可以看出，變壓器在75%負载運行为最佳經濟運行區上限，與上限綜合功率損耗率相等的另一點为最佳經濟運行區下限，最佳經濟運行區上限負载系數为0.75，最佳經濟運行區下限負载系數为1.33；我们應盡量保證變壓器運行于最佳運行區。
如果從控制逻輯上来说的話，可以这樣簡單的理解，當總功率低于最佳運行區下限时，控制器会停掉相應的負载，通过聯絡为其供電；當總功率高于最佳運行區上限时，控制器会斷开聯絡，使配電回路獨立運行。

符号说明

控制对象符号
1DL：I段高壓开關
2DL：II段高壓开關
1QF:I段低壓總路开關
2QF:II段低壓總路开關
3QF：低壓聯絡开關
 變壓器參數：
Po：變壓器空载損耗
Pk：變壓器負载損耗
△P：負载耗損
△P%：損耗率
△PZN%：經濟運行區與最劣運行區臨界損耗率
△Pb%(△PZD%)：最低損耗率
β：負荷率 		逻輯控制順序：
针对單母線两台變壓器分斷運行結構，運行方式有三種：
1、I号變壓器單台運行，通过聯絡开關向所有負载供電。
2、II号變壓器單台運行，通过聯絡开關向所有負载供電。
3、I、II号變壓器分列運行（聯絡开關斷开）。

功能及特點

1、YNMK系統集數據采集、數據分析計算、设備控制于一體，各部分功能緊密配合。內采用CPU中央處理單元，集成了數字量I/O（輸人／輸出）、Al模拟量輸入／輸出、RS485通訊接口、HMI人機界面及電力參數采集系統，具有強大的模块擴展能力，運行速度快，性能穩定、可靠。
2、數據采集系統實时監控配電网絡两路低壓進線的全部相/線的所有電力參數（電流、電壓、功率、功率因數等），電流、電壓精度可达0.2級，功率、功率因數达0.5級，電能达1級。
3、分析系統根據采集的两路電力參數，進行彙總計算，然後輸出分析結果。
4、控制系統根據系統計算結果發出控制指令，自動按變壓器經濟運行方式進行两路變壓器的投切操作。投切順利按電力部门操作程序進行操作，並在故障狀态進行閉鎖。避免誤投切。
5、始終保證两台變壓器都在經濟運行區工作，從根本上达到變壓器經濟運行的目的；
6、動作延时可调、動作電流可调；
7、可按電力系統的狀态设定斷路器的投退操作順，及互鎖逻輯關系；
8、變壓器退出運行的同时分斷高壓側斷路器，避免變壓器的空载損耗。
9、通过GPRS网絡系統，对设備運行情況進行無線監控。
